2023.03.25 PIC情報交換会資料
YS電子工作デザイン http://www.ys-labo.com/ 斎藤
YS電子工作ショップ http://ys-labo.shop-pro.jp/ |
| 1. |
概要 |
| 1-1 |
要約
・USBインターフェースのキーボードで打鍵されたキーに対応するモールス信号発生器
・モールス符号： 国際電気通信連合(ITU)が無線通信規則（ITU-R M.1677-1 (10/2009))で規定する欧文符号モール符号
・追加したローカルなモールス信号
| 記号 |
通称、俗称 |
ローカルな
モールス符号 |
|
記号 |
通称、俗称 |
ローカルな
モールス符号 |
| ! |
感嘆符 |
－・－・－－ |
|
＾ |
べき乗記号 |
・・・・・－－ |
| $ |
ドル記号 |
・・・－・・ － |
|
; |
セミコロン |
・・・・・－ |
| & |
AND |
・－・・・ |
|
[ |
左中括弧 |
・・・－－・ |
| \ |
円記号 |
－・－－－－ |
|
] |
右中括弧 |
・・・－－－ |
| _ |
アンダーバー |
－・・・・－ |
|
|
|
|
・ アルファベット大文字（＋シフトキー or Caps Lock)でも 小文字でもモールス信号発生
・ スペースキー： 短点4個分の時間に於いて、無信号
・ テンキー： モールス信号発生
・ その他キー（ESC、半角/全角、ファンクションキーなど）： 無反応
・モール信号出力
1. フォトカップラで絶縁されている ソリッド出力
2. 変調周波数800Hzのモニタ音
3. モニターLED点滅
・ 文字送信速度(PARIS方式)： 可変、可変範囲 --> 25cpm ～ 180cpm
・ キャラクタ液晶表示： 打鍵文字、打鍵履歴（スクロールする16文字x2行表示）
・ Tera Term 表示： 打鍵済み未出力文字（キューバッファ）、打鍵履歴（スクロールする16文字x2行表示）
|
| 1-2 |

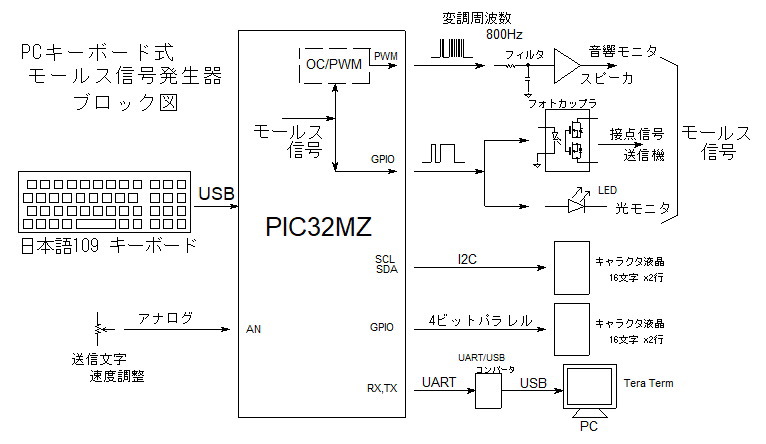

システム構成
|
| 1-3 |

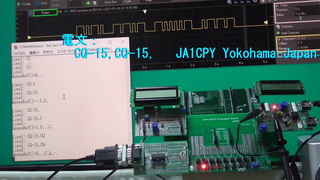

動画使用の電文
CQ-15,CQ-15, JA1CPY Yokohama Japan |
| |
|
| 2. 外観 |
| |
|
| 3. 回路図（→PDFファイル） |
|
4. 開発環境
・ Harmony v.3 MHC v3.8.0 コンパイラ XC32 v3.01
・ PIC： PIC32MZ2048EFH100
|
| 5. 動作結果 |
1. 動画 (1080ｐのHD動画)
2. 電文(右記）打鍵 |
CQ-15,CQ-15, This is JA1CPY Yokohama Japan
|
| 電文最初の CQ-1 まで打鍵した時のモールス信号波形 |
 |
Tera Termのログ
|
3. １文字毎のモールス波形

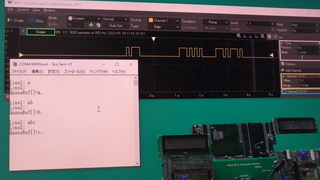

| 最初に a b c を打鍵した時のモールス波形 |
 |
Tera Termのログ
|
|
6. 設計参考
|
| 6.1 モールス符号 |
| 6.2 モールス信号の速度 |
6.3 プログラム
・ Project Graph
・ USBキーボード(デバイス/ HIDクラス制御、ホスト：PIC32MZ)
・ プログラムの全体構成
各ループの関係、タイマの使い方、USB接続確立安定化
・ モールス信号のつくり方
PWM変調、各文字のモールス符号の文字列可、文字列の判読
・ キューバッファによる"打鍵済みで送信待ちの文字”の一時保存
app.c app.h
|
7. 参考
・ YS電子工作ラボHP での紹介/プロジェクトファイル → URL |
| |
| 8. 備考 |
| ・ JA1CPY |
| |
| |
